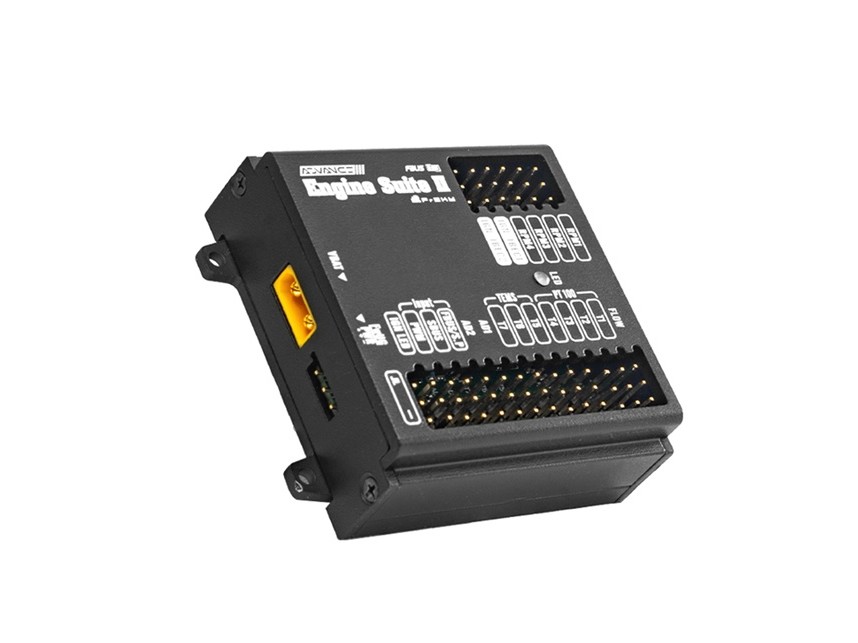

FrSky AES II Modul – Advanced Engine Suite II

Die Advanced Engine Suite II (AES II) ist eine multifunktionale Steuerbox, die ideal für RC Flugzeuge mit Motoren oder Turbinen geeignet ist.

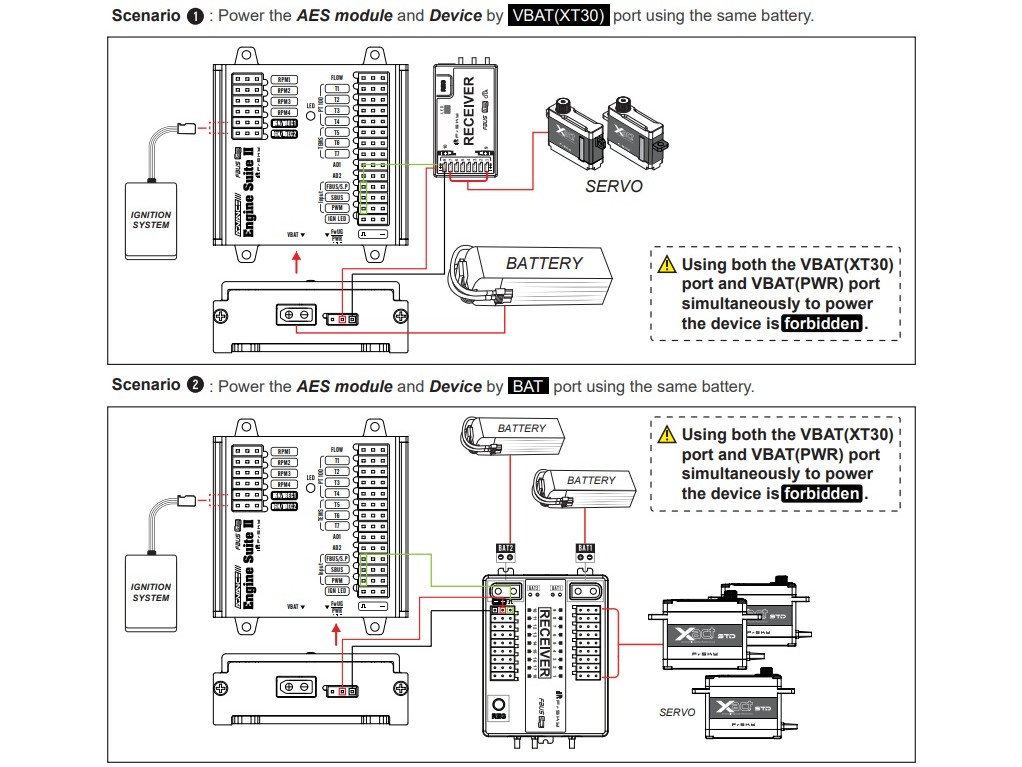

Über den VBAT (XT30) Stromanschluss kann eine einzige Batterie alle angeschlossenen Geräte mit Strom versorgen, wodurch der Aufwand für eine separate Stromquelle für die Zündsteuerung entfällt. Das AES-Modul setzt zudem auf eine Sicherheitslösung, um mögliche Störungen zwischen der Zündung und dem Empfänger zu verhindern.

Das AES-Modul bietet eine Vielzahl an Sensoranschlüssen, darunter 2x für die Drehzahlmessung, 1x für den Durchflussmesser und 7x für Temperatursensoren (4PT100 und 3TEMS). Zusätzlich gibt es 2 AD-Ports, die den flexiblen Einsatz verschiedener AD-Geräten im RC Modell ermöglichen. Über die FBUS / S.Port-Funktion eines angeschlossenen Empfängers können Nutzer die Telemetriedaten in Echtzeit auf dem Sender überwachen und so stets den Betriebsstatus des Flugzeugs im Blick behalten.

Highlights:

Das AES-Modul von FrSky bietet ein innovatives Design, das eine separate Zündbatterie überflüssig macht. Dank der integrierten Anti-Interferenz-Technologie können Störungen zwischen Zündsystem und Empfänger vermieden werden.

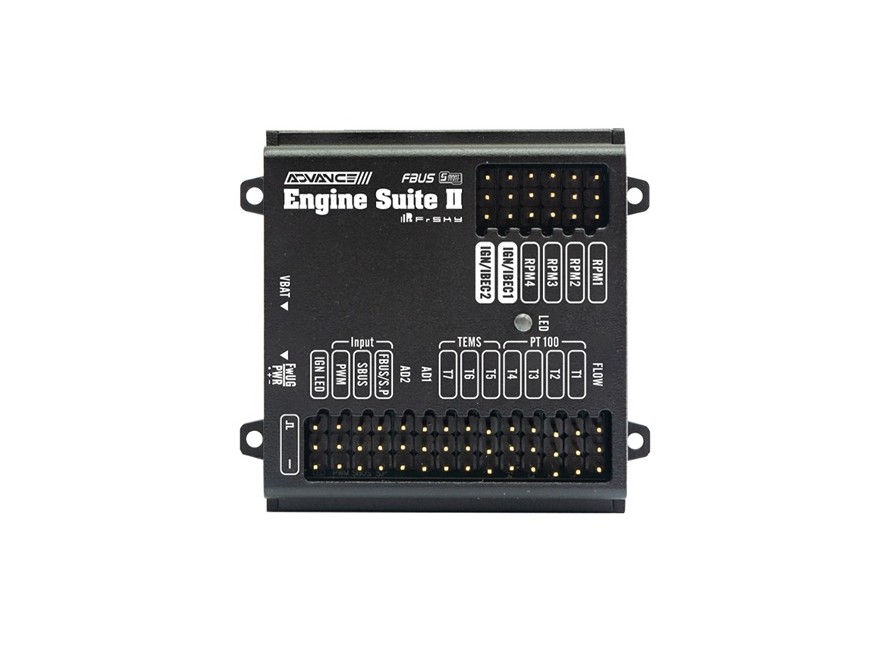

Das Modul verfügt über:

2 Stromanschluss für die Zündschaltereinheit
7 Anschlüsse für Temperatursensoren
4 Anschlüsse für Drehzahlsensoren (RPM)
2 Anschlüsse für AD-Geräte
1 Anschluss für Durchflusssensoren
1 Stromanschluss für den Empfänger
1 IGN-LED-Anschluss zur Anzeige des Zündungsstatus
Signal-Eingangsports für FBUS / S.Port (automatische Erkennung), SBUS und PWM

Die Echtzeit-Konfiguration erfolgt über S.Port der ETHOS-Fernsteuerung oder über FBUS-fähige Empfänger.

Technische Daten:

Abmessungen: 50×46.4×18 mm
Gewicht: 53.5 gr
Eingangsspannung Batterie: 4.5 – 13 V
Batterieanschluss: XT30
Ausgangsspannung Zündanschluss (IGN): 4.5 – 13 V
* Synchronisiert mit den Eingangsspannungseinstellungen von VBAT
Betriebsstrom: 20mA bei 5 V
Signalspannungspegel:
RPM1 / RPM2 Anschluss: 3V – 12V
Durchflussanschluss: 3.3V
AD1 / AD2 Anschluss: 0 – 3.3V
