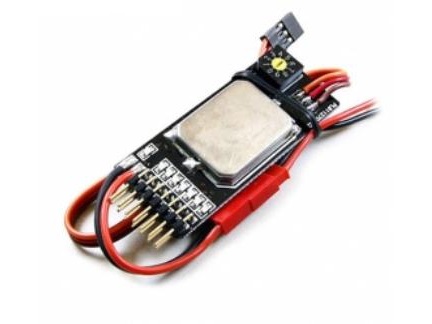

RC-Multifunktions Controller, 7-Kanal Schalter / Zündelektronik

Multi Schalter für bis zu 7 Schaltfunktionen bei Belegung von nur einen Kanal.

Die Ansteuerung des Multi Schalters kann über einen Schalter (EIN/AUS) oder Steuerknüppel am Sender erfolgen. 9 Schaltprogramme sind über einen Mini Poti am Multi Schalter einstellbar. Die Stromversorgung der Verbraucher muss über einen separaten Akku erfolgen.

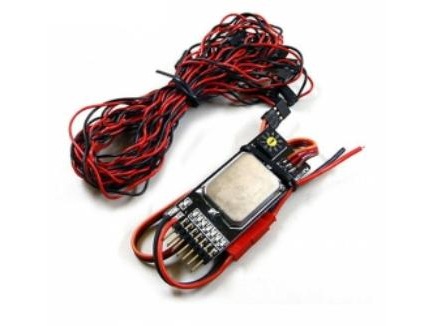

Sie erhalten den Schalter betriebsfertig mit JR Anschlusskabel zum Empfänger und JST- Buchse/Stecker für die Stromversorgung und UNI Buchsen für die Verbraucher.

Anwendungen:

* Modell Raketenstart
* Zünden von Feuerwerk
* RC Modell Rauchpatronen
* Waffen Systeme für die Modellbau
* Lichtsteuerung für Modellflugzeug
* Alle Arten von Schaltsystem der Fernbedienung

Technische Daten:

* Schaltfunktionen: 7
* Schaltprogramme: 9 (5x Tastprogramm = Verbraucher wird kurz ein und wieder aus geschaltet, 4x Memoryprogramm= Verbraucher bleibt eingeschaltet)
* Schaltspannung 5-16Volt, Leistungsaufnahme, max 3.5 A total
* 7 Ausgänge, max 500mA pro Kanal

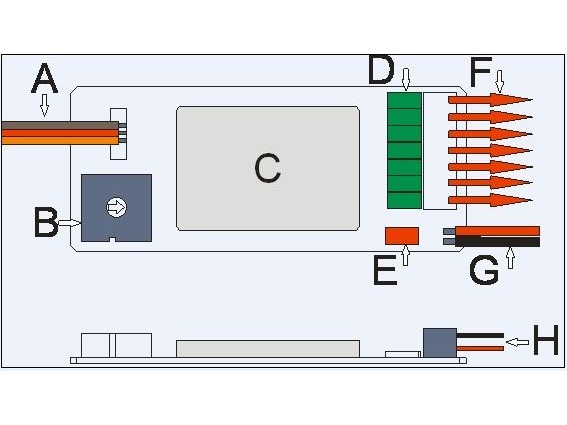

* Steckerbelegung: Untere Stecker reihe zur Platine hin ist PLUS, obere Stecker reihe ist MINUS
* 10-Bit-Digital-Schalter, einfach zu bedienen
* Kalibrierungsfunktion, mit allen RC-Systemen kompatibel
* kleine Abmessungen, geringes Gewicht, nur 5 gr

Schaltprogramme einstellbar über Drehpoti

0= Kalibrierung auf Empfänger
1= Nacheinander 1-2-3-4-5-6-7 ein, alles aus (Tastprogramm)
2= Nacheinander 7-6-5-4-3-2-1 ein, alles aus (Tastprogramm)
3= Nacheinander 1-7-2-6-3-5-4 ein, alles aus (Tastprogramm)
4= Nacheinander 4-3-5-2-6-1-7 ein, alles aus (Tastprogramm)
5= Zusammen 1+7/2+6/3+5/4 ein, alles aus (Tastprogramm)
6= Nacheinander 1-7 ein, nacheinander 1-7 aus (Memoryprogramm)
7= Nacheinander 1-7-2-6-3-5-4 ein, nacheinander aus (Memoryprogramm)
8= Nacheinander 4-3-5-2-6-1-7 ein, nacheinander aus (Memoryprogramm)
9= Nacheinander 1+7/2+6/3+5/4 ein, nacheinander aus (Memoryprogramm)

Kalibrierung:
Sender einschalten und Poti am Multi Schalter in Stellung “0” bringen, Multi Schalter am Empfänger anschließen und Empfängerstrom einschalten. Alle grünen LEDs blinken, den entsprechenden Kanal am Sender 2x in die min. max. Stellung bringen, das blinken hört jetzt auf. Nun das gewünschte Programm am Poti einstellen, die grünen LEDs blinken der Reihe nach 2 x auf. Wenn alle LEDs aus sind ist die Kalibrierung abgeschlossen und das eingestellte Schaltprogramm ist aktiviert. Es leuchtet nur noch die rote LED, sofern ein externer Akku für die Verbraucher angeschlossen ist. Die Kalibrierung muss nur einmal je Fernsteueranlage ausgeführt werden.
