MultiFix ULTRA – Flugmodellständer – Black Edition von Teil-Q – 100x46x22 cm

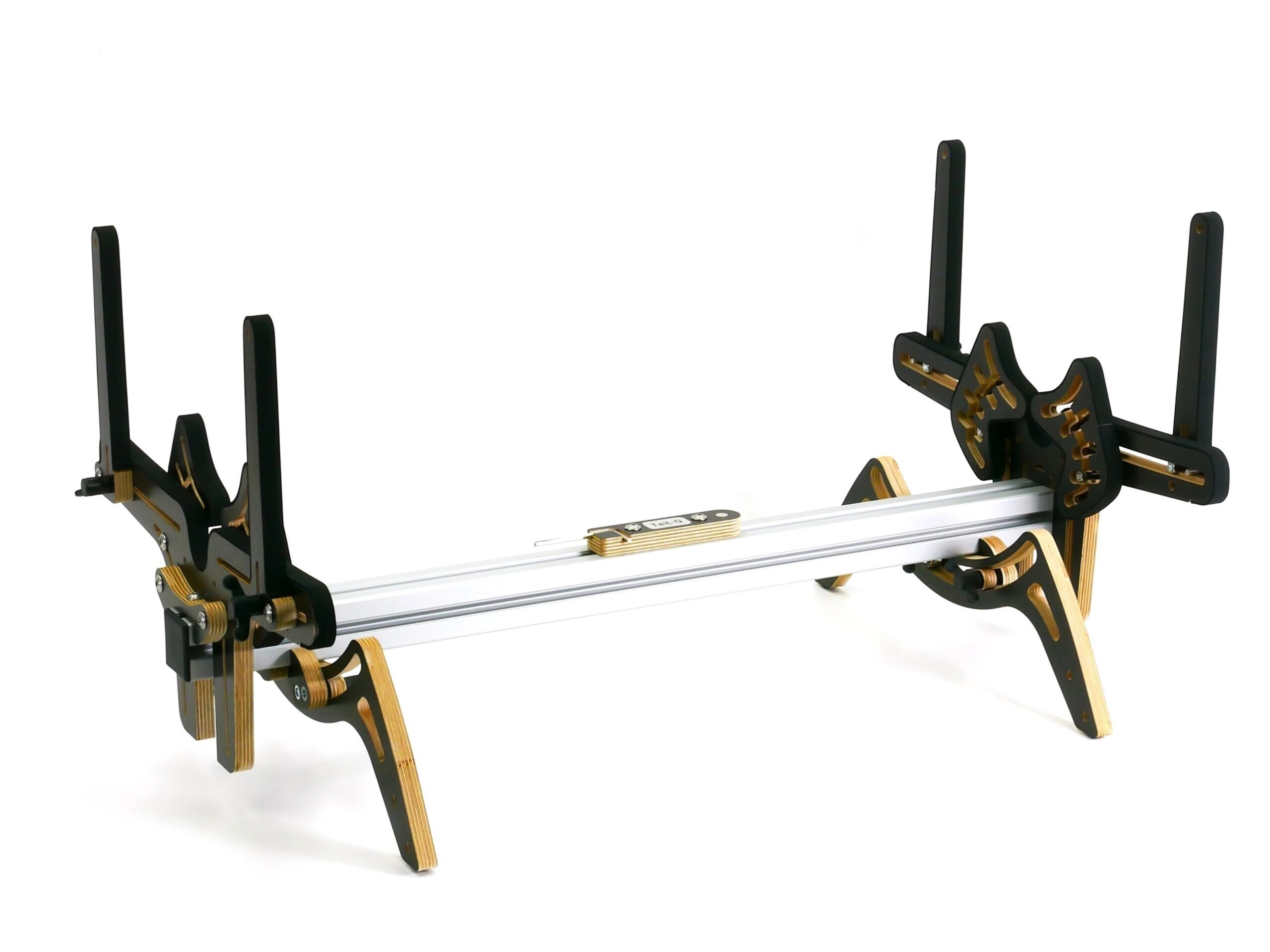

Die Masse vom MultiFix Modellständer sind ca. 100 x 46 x 22 cm – ohne Halteelemente. Die Haltearme können gedreht werden, sodass fast die volle Auflage genutzt werden kann. Wenn die Haltearme senkrecht stehen, ergibt sich ein lichtes Mass von ca. 40 cm.
Bei der Konstruktion des MultiFix sind alle Erfahrungen aus den bisherigen Produkten eingeflossen. Das Ziel war einen Modellständer für die Werkbank zu entwickeln, der universell auf jede erdenkliche Rumpfform angepasst werden kann und eine möglichst einfache Zugänglichkeit zum Modell erlaubt.
Um dies zu erreichen wurden folgende Funktionen implementiert:

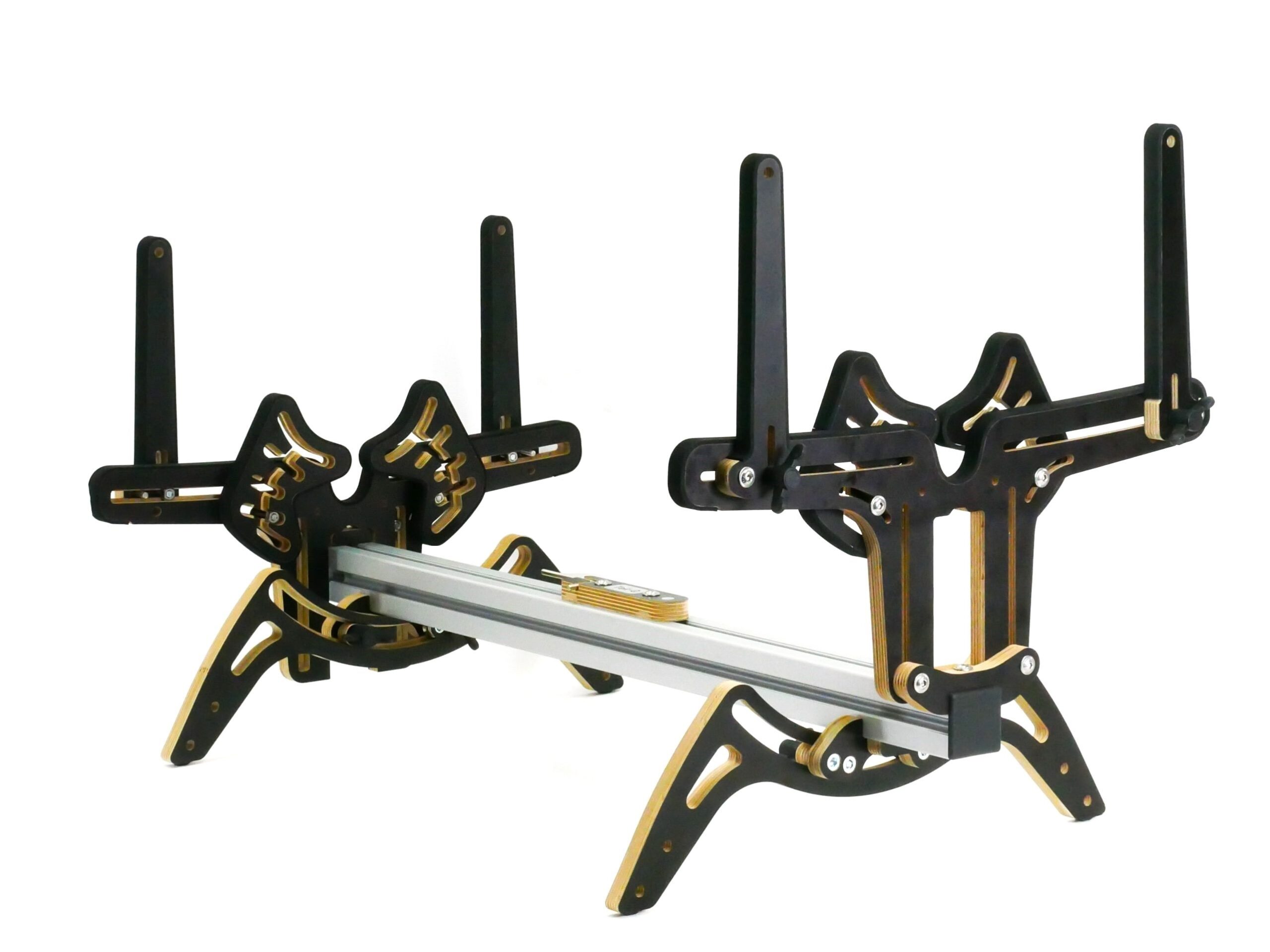

* einzelne Seitenteile höhenverstellbar (11cm)

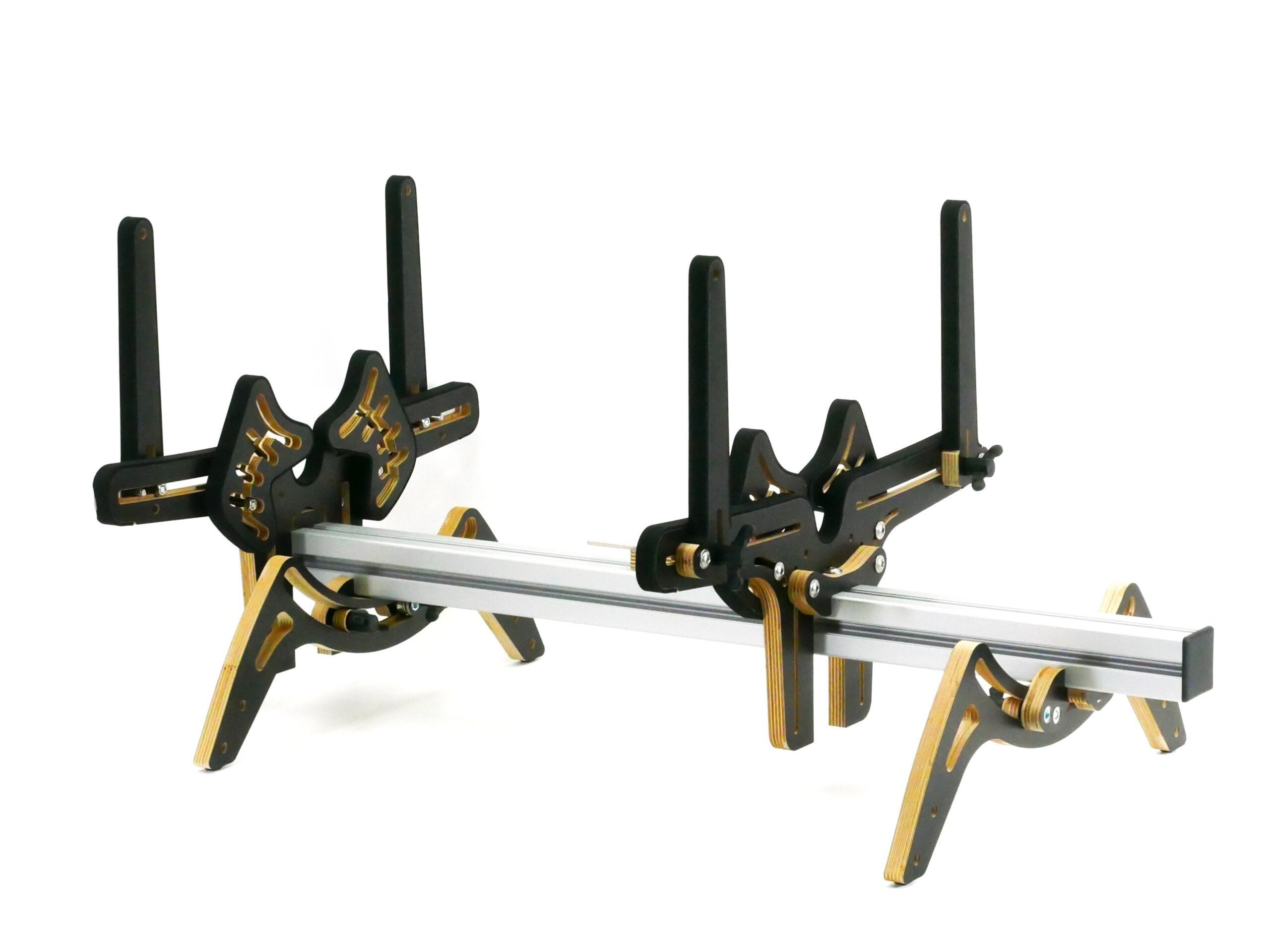

* Seitenteile und Füsse frei in der Länge positionierbar

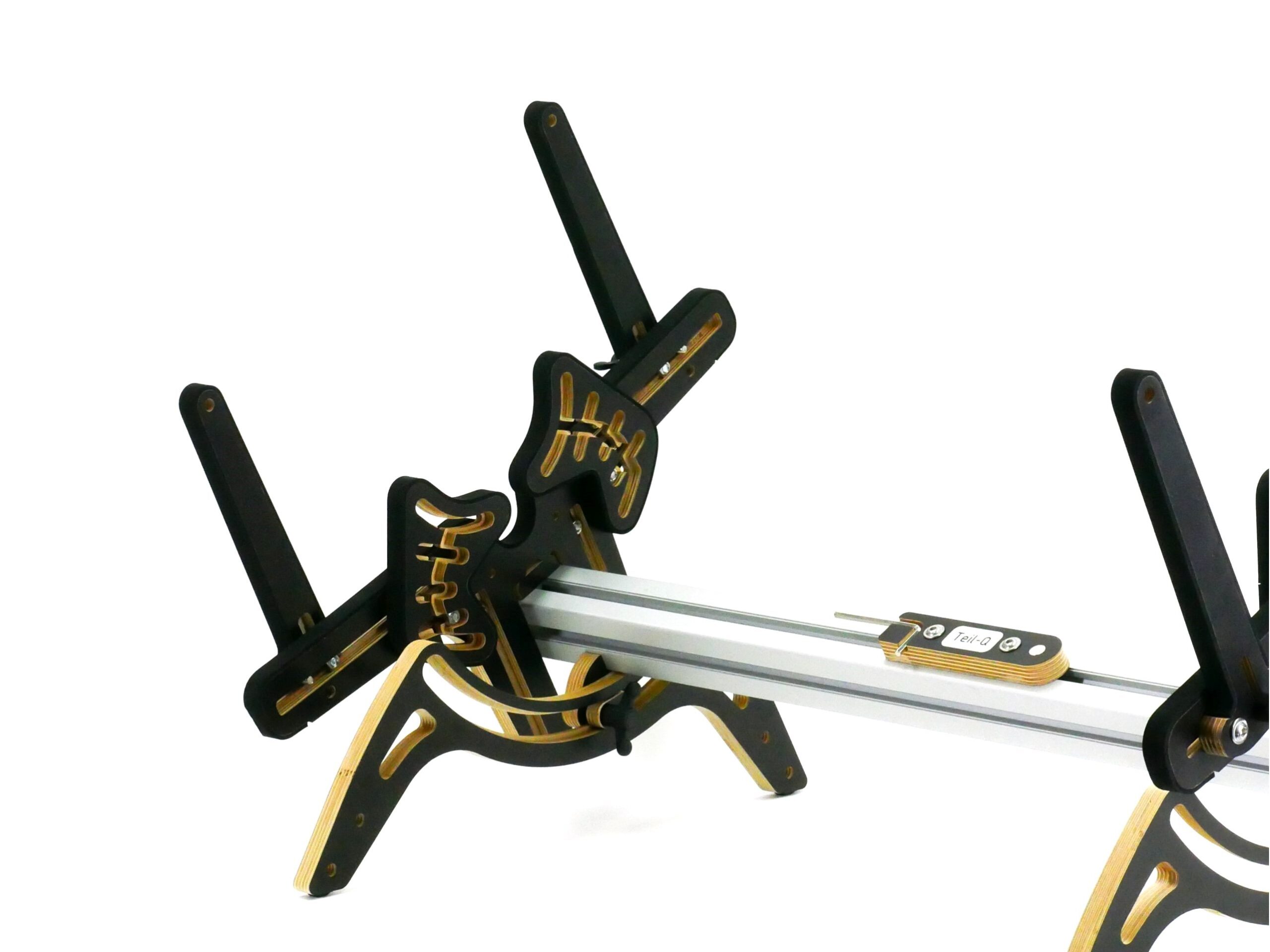

* kompletter Auflagebereich kippbar (± 29 °)
* drehbare Auflage für unterschiedliche Rumpfformen
* verdrehgesicherte Haltearme
* Magnethalter für magnetische Kleinteile

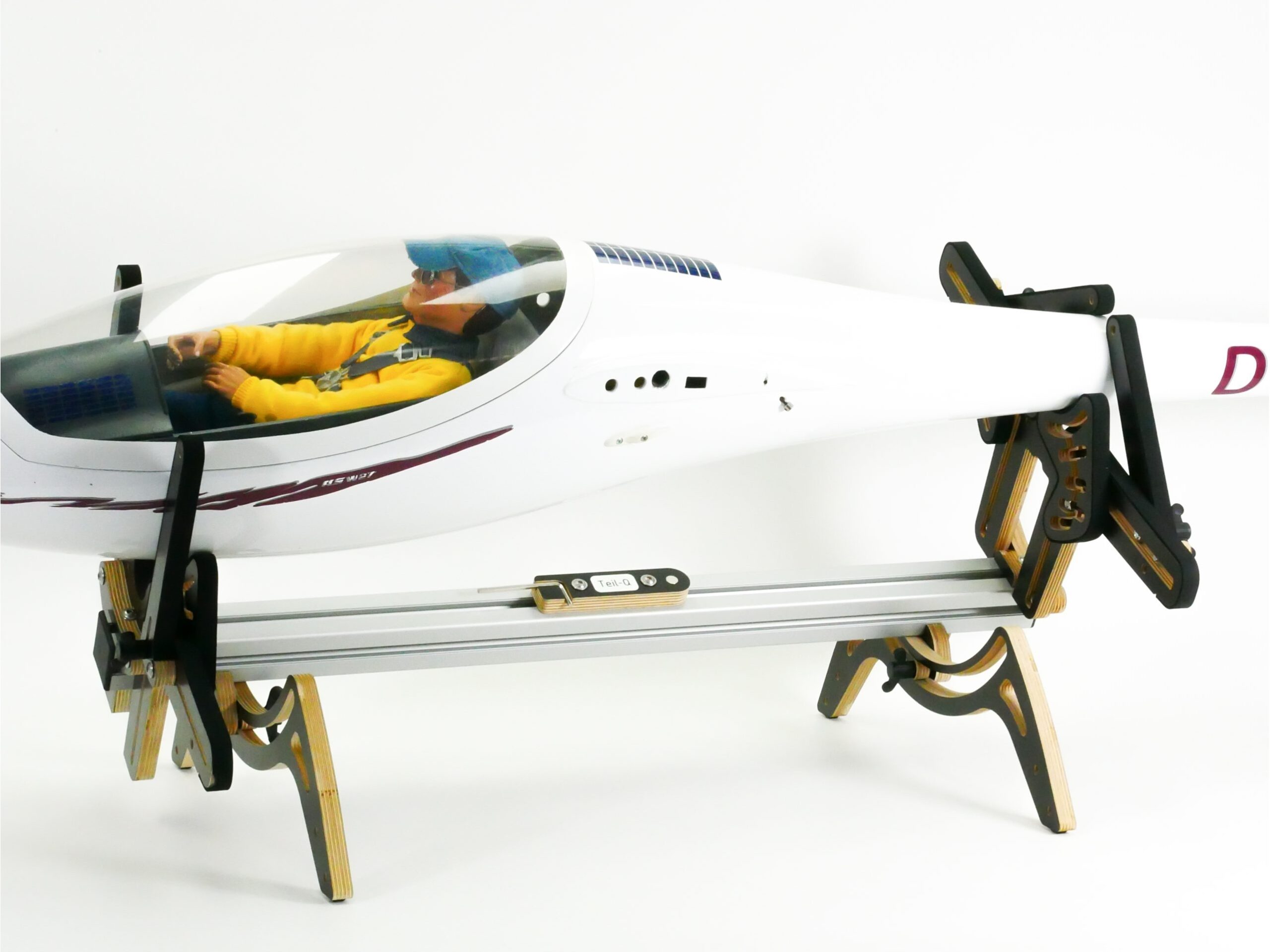

Die Langlöcher in den Seitenteilen sind zum Befestigen der einzelnen Halteelemente. Die anpassbare Auflage kann gedreht werden und hat je Seite eine unterschiedliche Form, um das Modell sicher zu lagern. Die Halter können auch als Fixierung verwendet werden. Die Haltearme werden ebenso in einer Nut befestigt und sind verdrehgesichert. Das ermöglicht einen sicheren Halt bei Arbeiten am Modell, wenn zum Beispiel der MultiFix geschwenkt wird oder beim Transport im Auto.

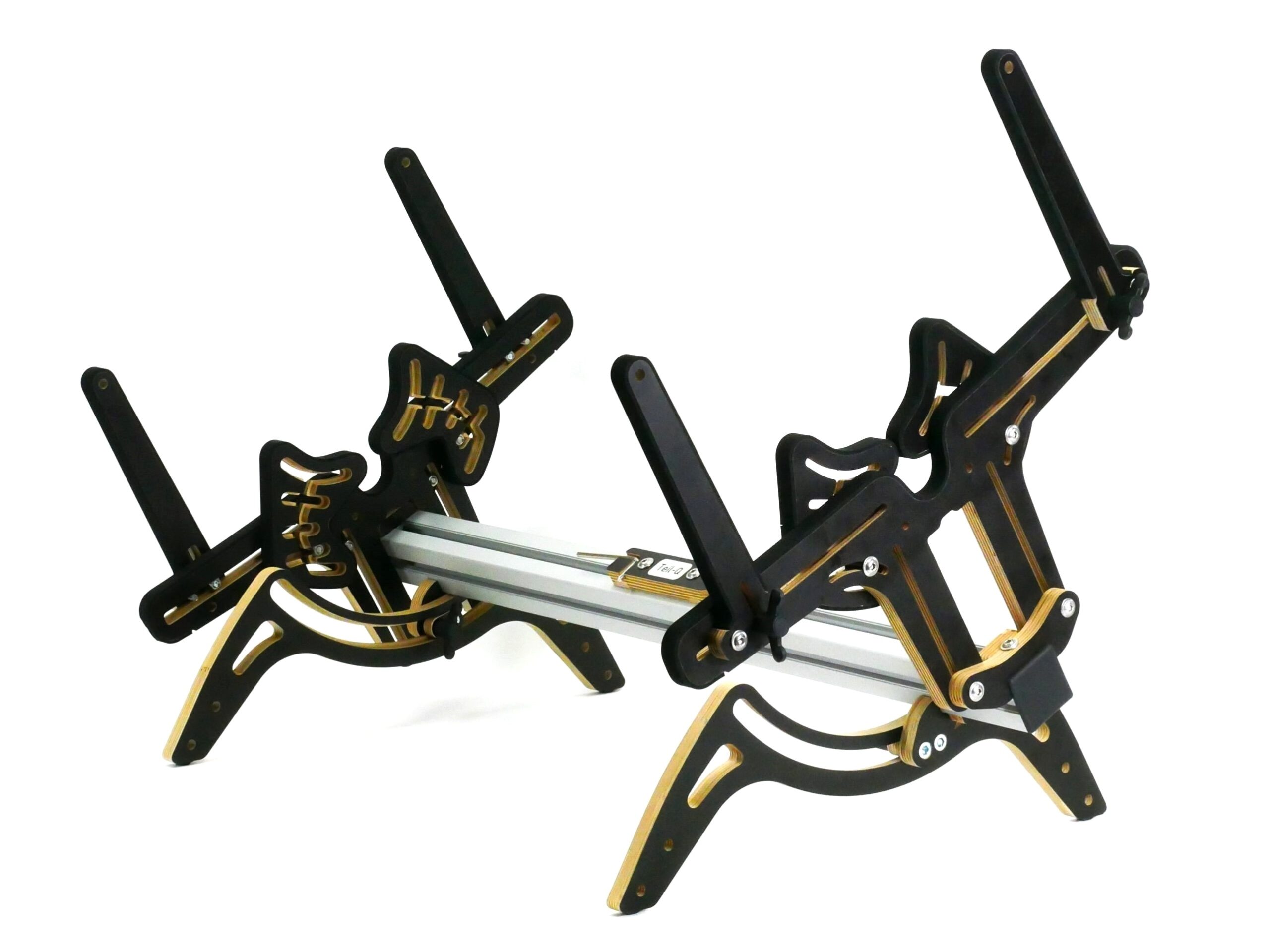

Der Kippmechanismus funktioniert mit 4 Kugellagern und 4 Flügelschrauben, welche die Kippbewegung fixieren können. So kann das Modell zu jeder Zeit so positioniert werden, dass man eine möglichst gute Zugänglichkeit zum Modell hat.
Die Holzteile sind CNC gefräst aus hochwertigen und stabilen 15mm Birkenmultiplex. Die Holzteile werden mit 3mm selbstklebenden festem Gummi an den Auflagestellen beklebt, damit das Modell sicher gehalten und nicht beschädigt wird. Bei der Black Edition ist das Holz zusätzlich mit einer 220 g/m² dicken Phenolharzbeschichtung versehen, die den Modellständer besonders widerstandsfähig macht.
Technische Daten:
Masse ca. 100 x 46 x 22 cm ohne Ohren (LxBxH)
lichtes Mass zwischen den Haltestäben maximal ca. 40 cm
Höhenverstellung ca. 11 cm
um ± 29 ° kippbar
Lieferumfang:
CNC gefräste Teile (ungeschliffen und zusammenhängend)
8 x Flügelschraube
4.5 m Gummiauflage
8 x Gewindeeinsätze mit Innensechskant zur einfachen Montage
16 x M6 Scheibe klein
4 x Kugellager 626 ZZ
1 x Teil-Q Schild
1 x Winkelschlüssel 4 mm
1 x Magnet 10 x 2
2 x Magnet 6 x 3
4 x Gummifüsse selbstklebend
18 x M6 x 25 Flanschkopfschraube
4 x M6 x 25 Zylinderschraube
16 x M6 Vierkantmutter
8 x 6 x 20 mm Holzdübel
2 x Abdeckkappe für Aluminiumprofil
6 x Nutenstein gefedert
1 x 980 mm Aluprofil
1 x illustrierte Bauanleitung
