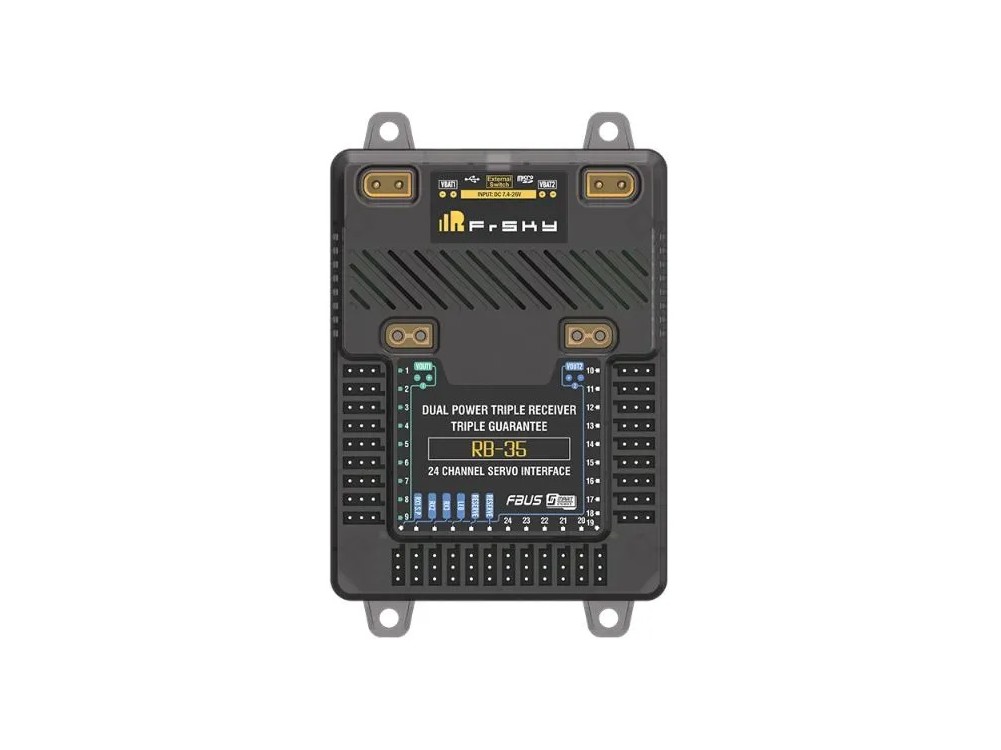

FrSky RB35 – Redundancy Bus mit Dual BEC, 24 Kanälen und externer LED-Anzeige
Der FrSky RB35 ist ein leistungsfähiges Redundancy-Bus-System für RC-Modelle, insbesondere Grossmodelle und Turbinenjets. Er kombiniert eine redundante Stromversorgung mit der Möglichkeit, bis zu drei Empfänger anzuschliessen, und bietet damit eine zusätzliche Absicherung der Steuer- und Telemetriesignale.
Neben der dreifachen Empfängerredundanz verfügt der RB35 über zwei unabhängig konfigurierbare BEC-Ausgänge, eine Überlastüberwachung aller Kanalausgänge sowie eine Strommessung für die Kanäle 1-9. Die Versorgung kann über zwei separate XT30-Eingänge erfolgen und wahlweise im Balance- oder Backup-Modus betrieben werden.
Dreifache Empfängerredundanz
Der RB35 kann mit bis zu drei Empfängern betrieben werden. Die drei RX-Eingänge unterstützen FBUS, SBUS und S.Port und erkennen das verwendete Signalprotokoll automatisch. Dadurch können Steuer- und Telemetriesignale redundant über mehrere Empfänger geführt werden. Der RB35 ist damit besonders für Modelle geeignet, bei denen eine möglichst hohe Ausfallsicherheit der Empfangsanlage und Stromversorgung gewünscht ist.
Dual Power Input – zwei unabhängige Stromversorgungen
Für die Stromversorgung stehen zwei separate XT30-Eingänge zur Verfügung. Der RB35 kann die beiden angeschlossenen Stromquellen im Balance-Modus oder im Backup-Modus verwalten. Im standardmässig aktivierten Balance-Modus wird die Stromquelle mit der jeweils höheren Spannung verwendet. Im Backup-Modus kann festgelegt werden, welche Stromquelle innerhalb des eingestellten Spannungsbereichs Priorität besitzt.
Zwei unabhängig konfigurierbare BEC-Ausgänge
Der integrierte Dual-BEC bietet zwei separat einstellbare Ausgangsspannungen von jeweils 5.0 bis 8.4 V. Die beiden BEC-Ausgänge versorgen unterschiedliche Gruppen von Kanalausgängen:
BEC 1: VOut1 und CH1-9
BEC 2: VOut2, CH10-24 und weitere Anschlüsse
Damit kann die Versorgungsspannung der angeschlossenen Servos und Geräte gezielt an die jeweilige Anwendung angepasst werden.
Überlastschutz und Strommessung
Alle 24 Kanalausgänge verfügen über einen integrierten Überlastschutz. Zusätzlich können bei den Kanälen 1-9 die Ströme überwacht werden. Dadurch bietet der RB35 eine zusätzliche Kontrolle über die elektrische Belastung der angeschlossenen Verbraucher.
Externe LED-Anzeige
Der RB35 verfügt über einen separaten Anschluss für eine externe LED-Anzeige. Damit können Betriebsinformationen des Systems auch ausserhalb des eigentlichen Redundancy Bus sichtbar gemacht werden.
Flexibler externer Ein-/Ausschalter
Die integrierte Power-Switch-Funktion ermöglicht die Verwendung verschiedener optionaler externer Schalter. Dazu gehören beispielsweise NFC-Schalter oder Pin-Plug-Schalter. Die Stromversorgung des Modells kann dadurch geschaltet werden, ohne die Akkuanschlüsse jedes Mal direkt ein- oder ausstecken zu müssen.
Black-Box-Datenaufzeichnung
Der RB35 verfügt über eine integrierte Black-Box-Funktion zur Aufzeichnung von Betriebsdaten. Damit können relevante Systemdaten gespeichert und zur späteren Analyse verwendet werden.
Highlights:
Redundancy Bus für anspruchsvolle RC-Modelle und Turbinenjets
Dreifache Empfängerredundanz mit 3 RX-Eingängen
Unterstützung von FBUS, SBUS und S.Port
Automatische Erkennung des verwendeten RX-Signalprotokolls
Dual Power Input über 2 × XT30
Balance- und Backup-Modus für die Stromversorgung
Zwei unabhängig konfigurierbare BEC-Ausgänge
BEC-Spannung jeweils von 5.0 bis 8.4 V einstellbar
24 konfigurierbare Kanalausgänge
PWM-, FBUS-, S.Port- und SBUS-Ausgabe
Überlastschutz an allen Kanalausgängen
Strommessung an CH1-CH9
Anschluss für externe LED-Anzeige
Integrierte Power-Switch-Funktion
Kompatibel mit verschiedenen optionalen externen Schaltern
Integrierte Black-Box-Datenaufzeichnung
Geeignet für 3S-6S LiPo-Stromversorgungen
XT30-Anschlüsse für Akku-Eingänge und BEC-Ausgänge
Technische Daten:

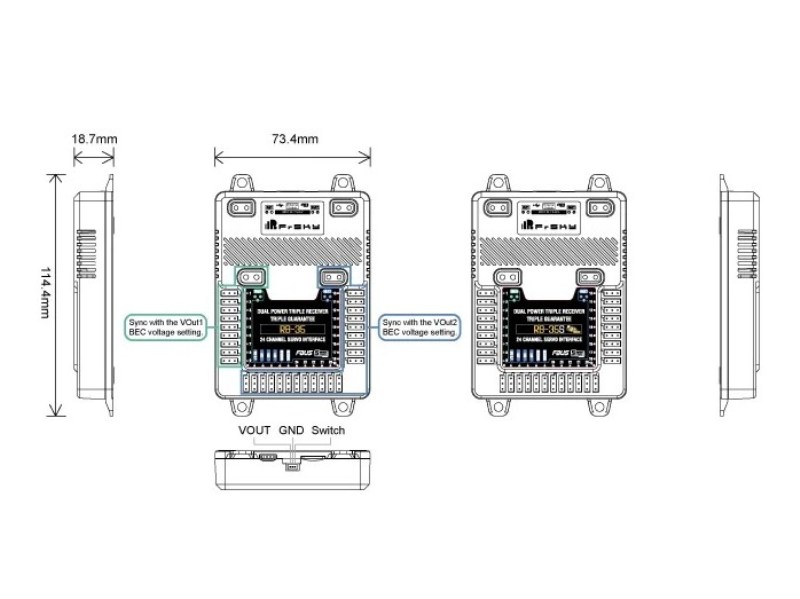

Abmessungen: 114.4 x 73.4 x 18.7 mm
Gewicht: 98.0 g
Anzahl konfigurierbarer Kanalausgänge: 24
Kanalausgänge: PWM / FBUS / S.Port / SBUS
Empfängereingänge: 3
LED-Anschluss: 1
Akkueingang: 7.4-26 V
Empfohlene Akkuversorgung: 3S-6S LiPo
Betriebsstrom: 200 mA bei 12 V
BEC-Ausgänge: 2x 15 A Dauerstrom bei 5.0-8.4 V
BEC-Ausgangsspannung: jeweils 5.0-8.4 V konfigurierbar
Akku- und BEC-Anschlüsse: XT30
Wichtiger Hinweis zur Versorgungsspannung:
Der RB35 akzeptiert eine Eingangsspannung von 7.4 bis 26 V. FrSky empfiehlt die Verwendung von 3S-6S LiPo-Akkus. Bei Verwendung eines 2S LiPo reicht die Eingangsspannung nicht aus, um die BEC-Ausgänge auf 8.4 V einzustellen.
Lieferumfang:
FrSky RB35 Redundancy Bus
