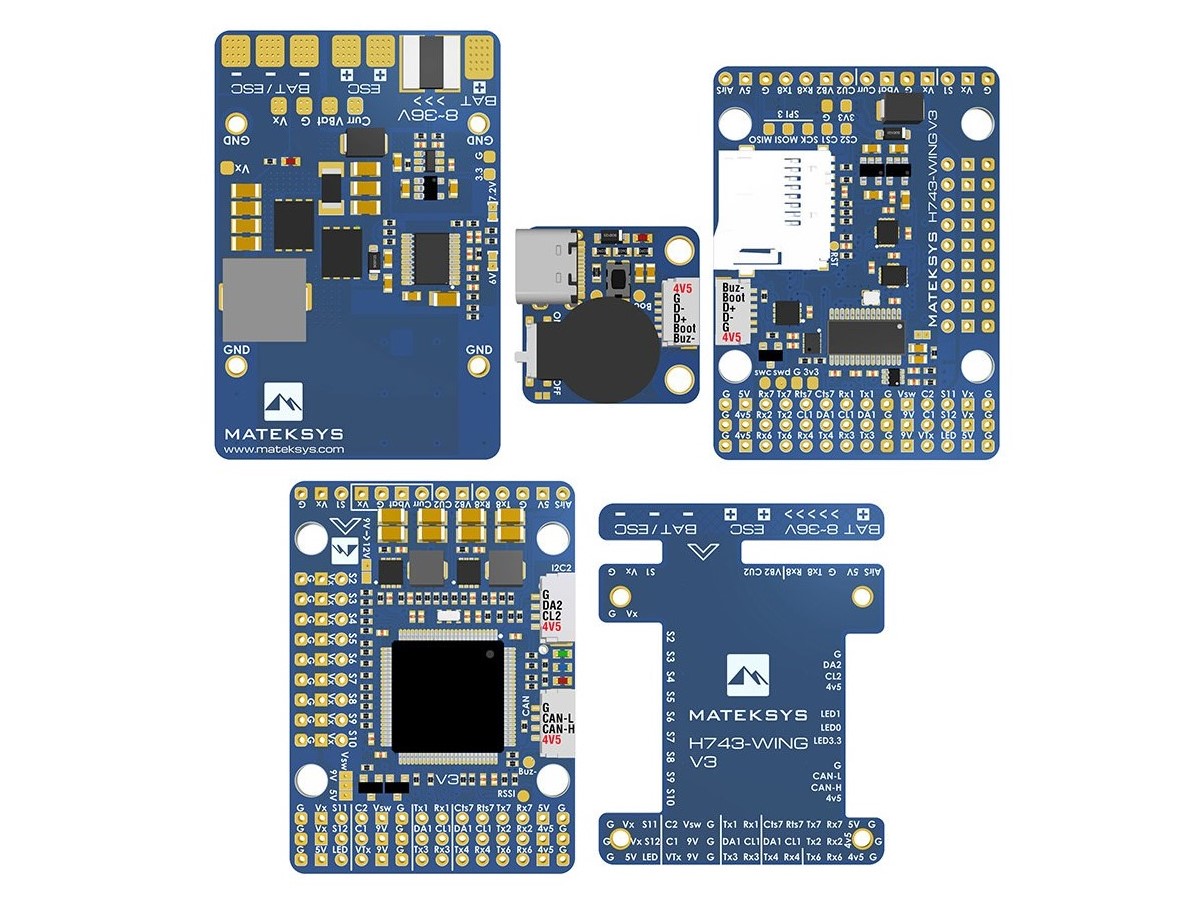

Matek H743-WING V3 - STM32H743VIT6 Flight Controller

Matek H743-WING V3 – STM32H743VIT6 Flight Controller

Technische Daten FC:

MCU: STM32H743VIT6, 480MHz , 1MB RAM, 2MB Flash
IMU: MPU6000 (SPI1) & ICM42605 (SPI4)
Baro: Infineon DPS310 (I2C2)
OSD: AT7456E (SPI2)
Blackbox: MicroSD card slot (SDIO)
7x Uarts (1-8) mit Inversion
13x PWM Ausgänge
2x I2C
1x CAN
6x ADC (VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2)
3x LEDs für FC STATUS (Blau, Rot) und 3.3V-Indikator (Rot)
1x SPI3 breakout

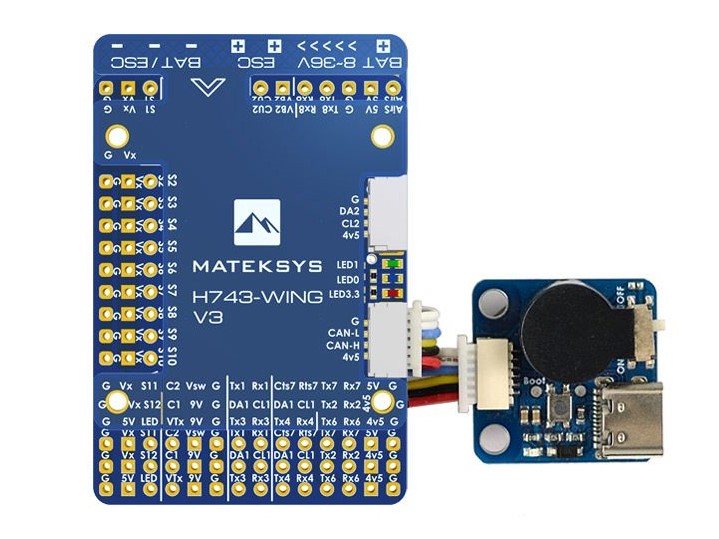

USB/Beep Extender mit Type-C (USB2.0)
Schalter für Dual-Kamera
5V/9V (12V) für Kamera/VTX-Power Switch
hochpräzise Strommessung
ADC VB2 Spannungsteiler: 1K:10K
ADC AirSpeed Spannungsteiler: 10K:10K
INAV TR/SA VTX-Steuerung: Ja
Piepser: Ja
RSSI: Ja
Analoger Fluggeschwindigkeitssensor: Ja
Digitaler Fluggeschwindigkeitssensor: Ja

FC Firmware
ArduPilot (ChiBiOS): MATEKH743
INAV: MATEKH743
BetaFlight: MATEKH743

PDB
Eingangsspannungsbereich: 9 – 36V / 3-8S
2x ESC Power Pads
Batteriespannungssensor: 1:10 – Scale 1100
Strom-Sensor: 132A, 3,3V ADC – Scale 250
Messwiderstand: 60A – 132A Burst

BEC 5V Ausgang
Designed für FC, Empfänger, OSD, Cam, Buzzer, 2812 LED, GPS, AirSpeed
Strom: 2A
max. Strom: 3A

BEC 9V / 12V Ausgang
Designed für Video-Sender, Kamera, Gimbal usw.
Strom: 2A
max. Strom: 3A
12V optional über Jumper

BEC Vx Ausgang
Designed für Servos
Spannung wählbar, 5V, oder 6V / 7.2V via Jumper
Strom: 8A
max. Strom: 10A

BEC 3.3V Ausgang
Linear-Regler
Strom: 200mA

Masse und Gewicht:

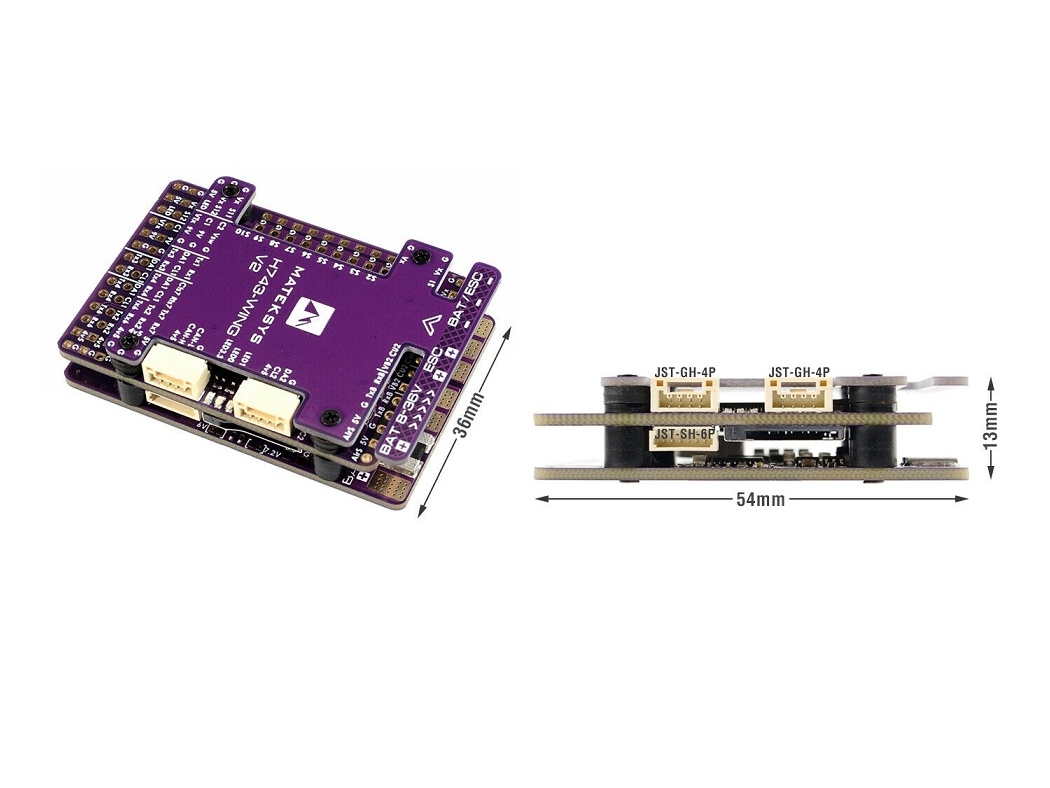

Abmessungen: 54 x 36 x 13 mm
Befestigung: 30.5 x 30.5 mm – Ø 4mm mit 3mm Ösen
Gewicht: 30 Gramm
