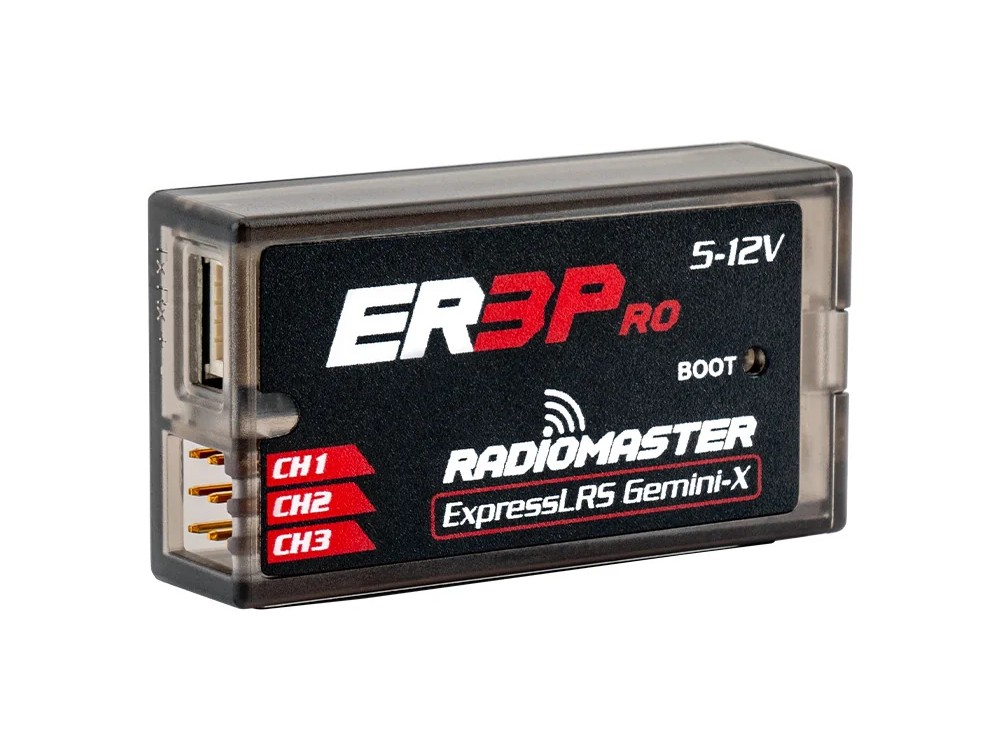

RadioMaster ER3 PRO PWM – Dual-Band GEMINI & GEMINI-X Empfänger – EU-LBT

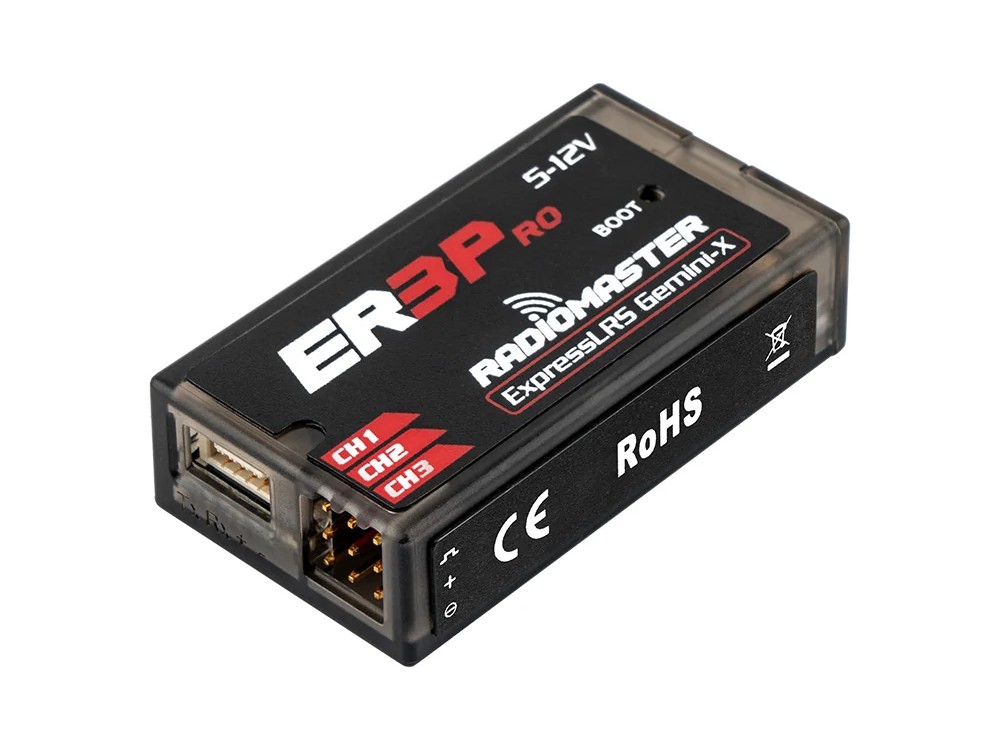

Der RadioMaster ER3 PRO PWM ist ein kompakter 3-Kanal ExpressLRS-Empfänger mit Dual-Band GEMINI-X-Technologie. Trotz seiner geringen Abmessungen bietet er eine umfangreiche Ausstattung mit zuverlässiger Funkverbindung, Telemetrie und seriellen Schnittstellen und eignet sich damit besonders für Modelle, bei denen wenig Platz zur Verfügung steht.

Der Empfänger arbeitet gleichzeitig auf 2.4 GHz und im Sub-G-868-MHz-Band und nutzt zwei Semtech LR1121 Transceiver für eine stabile und zuverlässige Funkverbindung. Mit 3 PWM-Kanälen, bis zu 100 mW Telemetrie-Sendeleistung, verstärkten PWM-Signalen und zwei unabhängigen Spannungstelemetrie-Kanälen bietet der ER3 PRO eine vielseitige Lösung für kompakte Modelle.

Highlights:

Dual-Band GEMINI-X Technologie: Gleichzeitiger Betrieb auf 2.4 GHz und Sub-G 868 MHz für eine besonders stabile und zuverlässige Funkverbindung.
3 PWM-Kanäle & serielle Schnittstellen: 3 PWM-Ausgänge für die direkte Ansteuerung von Servos sowie Unterstützung für CRSF und SBUS. Über die separate UART/CRSF-Schnittstelle können Telemetriegeräte und weitere serielle Peripheriegeräte angeschlossen werden.
Bis zu 100 mW Telemetrie-Sendeleistung: Die erhöhte Telemetrie-Sendeleistung ermöglicht eine zuverlässige Übertragung von Telemetriedaten auch über grössere Entfernungen.
Verstärkte PWM-Signale: Die verstärkten PWM-Ausgänge unterstützen eine zuverlässige Signalübertragung auch über längere Servokabel und Verlängerungen.
Unabhängige Spannungstelemetrie: Zwei separate ADC-Kanäle ermöglichen die gleichzeitige Überwachung der Empfängerversorgung V-PWM (bis 12 V) und einer externen Spannung über den EXT-V-Eingang (bis 70 V).

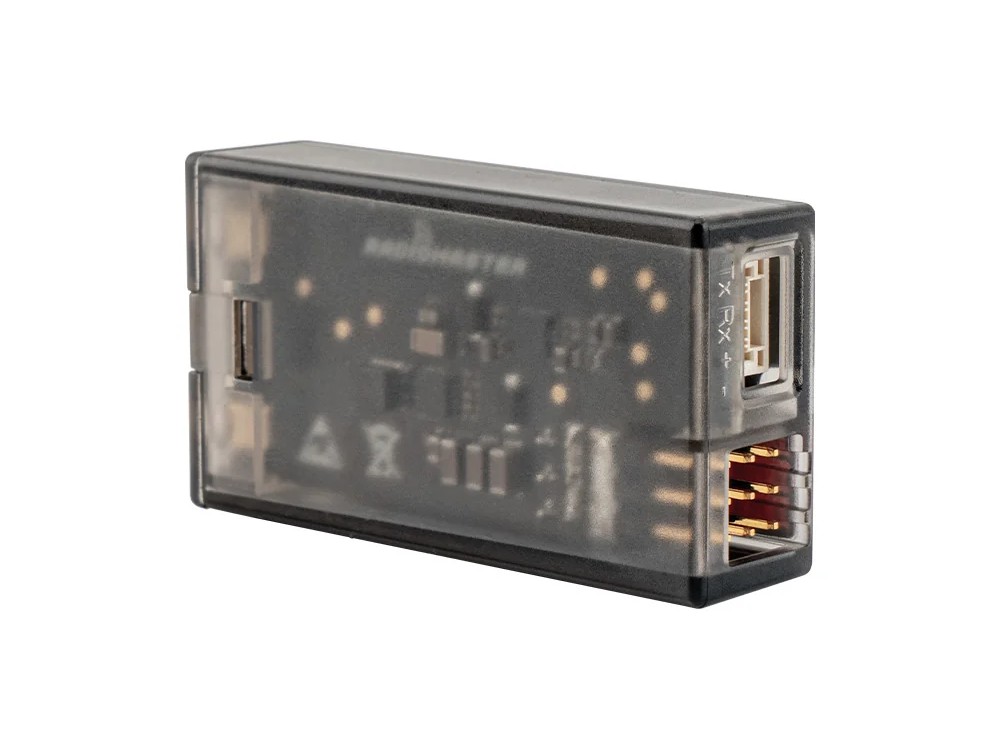

Externer UART-Anschluss: Die separate 4-polige JST-GH-Schnittstelle ermöglicht den Anschluss von Telemetriegeräten, Sensoren und weiterer serieller Peripherie.
Wi-Fi-Update & WebUI: Firmware-Updates und die Konfiguration des Empfängers können komfortabel über Wi-Fi und die WebUI vorgenommen werden, ohne den Empfänger aus dem Modell auszubauen.

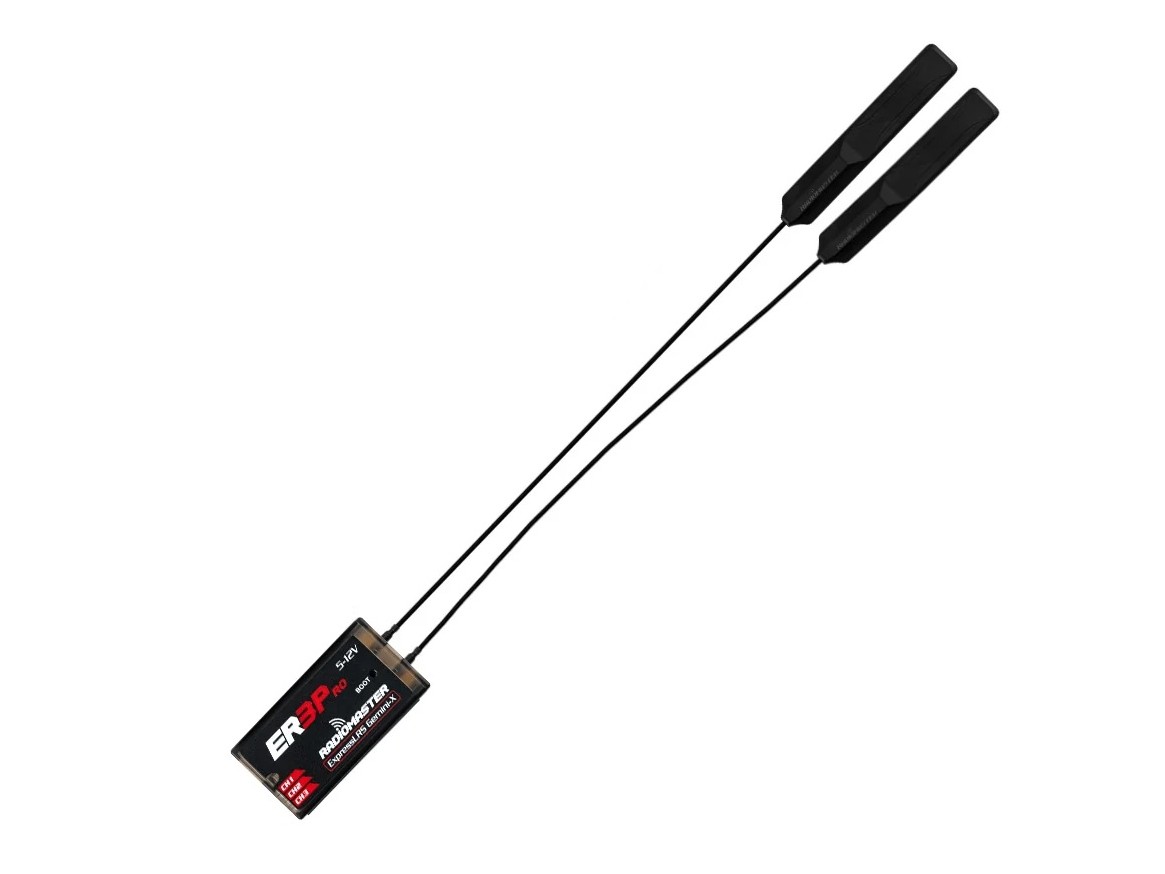

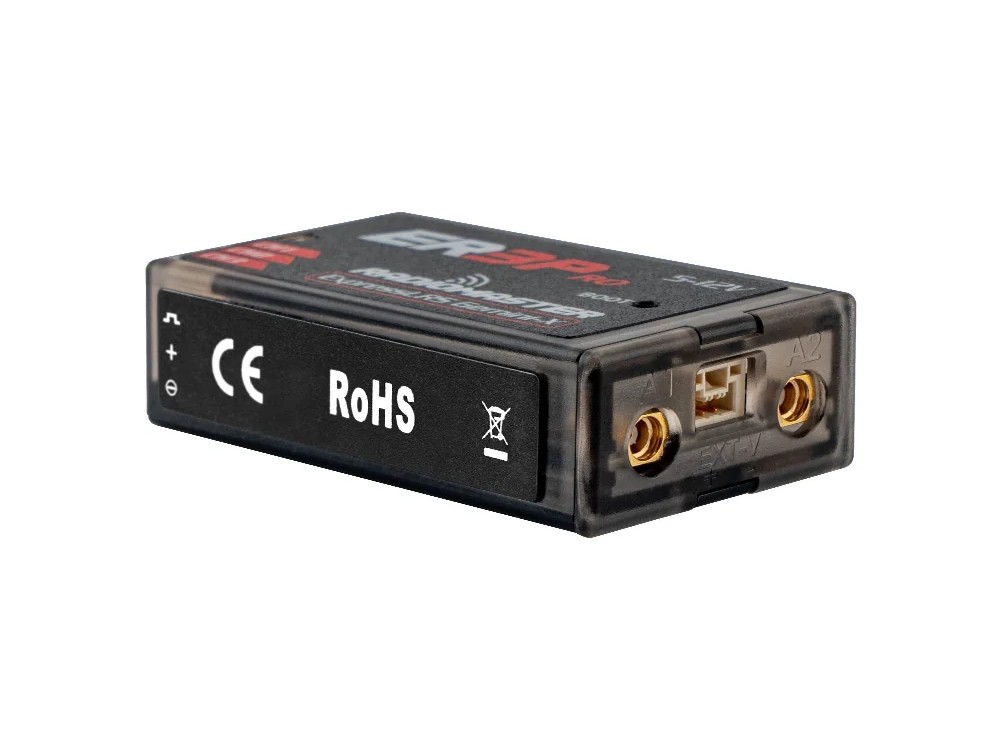

Wartungsfreundliche Antennenanschlüsse: Die beiden Antennen werden über robuste MMCX-Anschlüsse angeschlossen und können bei Bedarf einfach ausgetauscht werden.

Technische Daten:

Eingangsspannung: 5.0 – 12.0 V
Protokoll: ExpressLRS
Ausgangskanäle: 3 PWM
Serielle Ausgänge: CRSF / SBUS
Telemetrie-Sendeleistung: Bis zu 100 mW, einstellbar über LUA
Spannungserfassung EXT-V: 4.0 – 70 V
Spannungserfassung V-PWM: Bis zu 12 V
Bus-Schnittstelle: CRSF
Antennen: 25 cm mit MMCX-Anschluss
Abmessungen: 49.2 x 26.8 x 13.0 mm
Gewicht: 13.5 g (ohne Antennen)

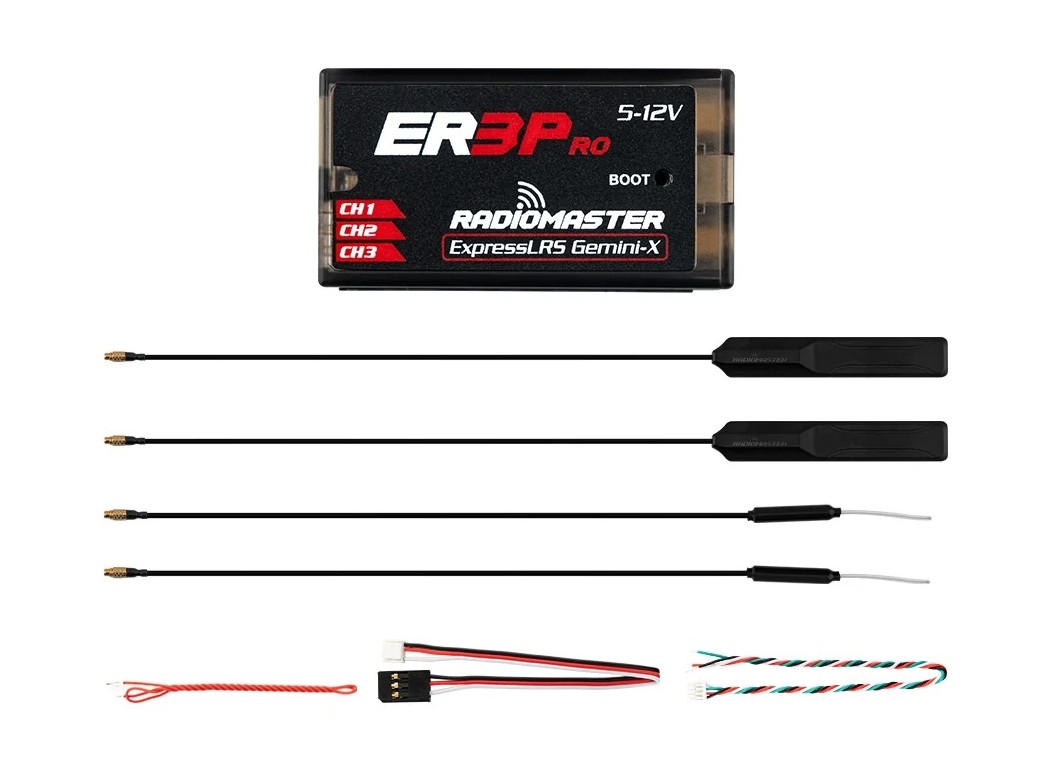

Lieferumfang:

1x ER3 PRO PWM – Dual-Band GEMINI und GEMINI-X Receiver
2x 2.4-GHz-Antennen
2x Dual-Band-Antennen
1x Voltage Telemetry Cable (Type-B)
1x CRSF Cable
1x ELRS RX SBUS Cable

Wichtige Installations- und Anwendungshinweise:

Stromversorgung:
Der ER3 PRO kann mit einer Versorgungsspannung von 5 bis 12 V betrieben werden. Achten Sie darauf, dass das verwendete BEC ausreichend Strom für die angeschlossenen Servos bereitstellt.
Versorgung von HV-Servos:
Bei leistungsstarken HV-Servos empfiehlt sich eine geeignete 2S 7.4-V-Stromversorgung oder ein entsprechend dimensioniertes Hochstrom-UBEC. Die verwendeten Servos müssen für die jeweils anliegende Versorgungsspannung ausgelegt sein.
EXT-V-Spannungstelemetrie:
Über den EXT-V-Anschluss kann eine externe Akkuspannung von 4 bis 70 V zur Überwachung an den Empfänger angeschlossen werden. Dieser Eingang dient der Spannungserfassung und ist nicht als Versorgungseingang für den Empfänger vorgesehen. Die maximale Spannung von 70 V darf nicht überschritten werden.
